Ipari csarnok hűtése és tetőszigetelése: mit tud a bevonat acéltetőn és szendvicspanelen

Az ipari feladat sajátossága: nem lehet leállni, nem lehet bontani

A lakóépületek energetikai felújításánál a döntés jellemzően beruházási: mennyibe kerül, mennyi idő alatt térül meg. Ipari csarnoknál a döntés elsősorban üzemeltetési. Egy 5 000–20 000 m² alapterületű gyártó- vagy logisztikai épületben a tetőhéjazat megnyitása azt jelenti, hogy az alatta lévő technológiát le kell takarni vagy ki kell telepíteni, a csarnok belső klímáját nem lehet tartani, és minden csapadékesemény közvetlen kárkockázat. A homlokzati táblás hőszigetelés (ETICS – külső oldali, vékonyvakolatú hőszigetelő rendszer) állványozást, a tetőrétegrend cseréje pedig gyakran a tetőszerkezet statikai felülvizsgálatát is igényli, mert a többletteher és a rögzítéselemek átgondolása nem hagyható el.

Ebben a helyzetben egy 0,4 mm száraz rétegvastagságú, hengerrel vagy szórással felhordható bevonat elsősorban azért kerül szóba, mert nem szerkezet, hanem felületkezelés: nincs bontás, nincs érdemi többletteher, nincs rögzítés a héjazatba, és a munka szakaszolható. A tömegviszony a vizsgált jegyzőkönyvek rétegtáblájából olvasható ki: a 0,5 mm-es bevonatréteg 0,6 kg/m², az alá kerülő 5 mm-es MIG 262 simítóvakolat 6,8 kg/m², szemben a teljes rétegrend 499 kg/m²-es tömegével. Ez valós, mérnökileg értelmezhető előny. Az viszont nem következik belőle, hogy a bevonat hőszigetelés volna. A cikk további része ezt a két dolgot igyekszik következetesen szétválasztani.

A vizsgált szerkezetek: acéltető, klinkeres fal, szendvicspanel

A rendelkezésre álló műszaki dokumentációban három ipari jellegű szerkezetre készültek rétegrendi számítások. Az elsőt a budapesti Manfréd út 5–7. alatti Indotec Weiss épületre készítették, két rétegrenddel: egy fémlemez-fedésű, betonaljzatú tetővel és egy klinkerburkolatú, légréses homlokzati fallal. A harmadik egy 100 mm vastag, poliuretánmagos, kétoldalt fémlemezes szendvicspanel. A jegyzőkönyvek Ubakus-alapú, DIN 4108 / DIN EN ISO 6946 szerinti stacionárius rétegrendi számítások, 20 °C / 50 % beltéri és −5 °C / 80 % kültéri peremfeltétellel. Stacionárius számítás: állandósult állapotot feltételez, tehát sem a napsugárzást, sem a szerkezet hőtárolásának időbeli lefutását nem képezi le.

A táblázat utolsó sora magyarázatra szorul. A dokumentációban a szendvicspanel-sorozat két párhuzamos változatban készült el: az egyikben a 100 mm-es poliuretánmag hővezetési tényezője λ = 0,024 W/mK (ez felel meg egy ép, WLS 024 osztályú panelnek), a másikban ugyanezé a magé λ = 0,184 W/mK. A két felvétel között 7,7-szeres a különbség, ami a mag hőellenállását 4,167 m²K/W-ról 0,543 m²K/W-ra viszi le.

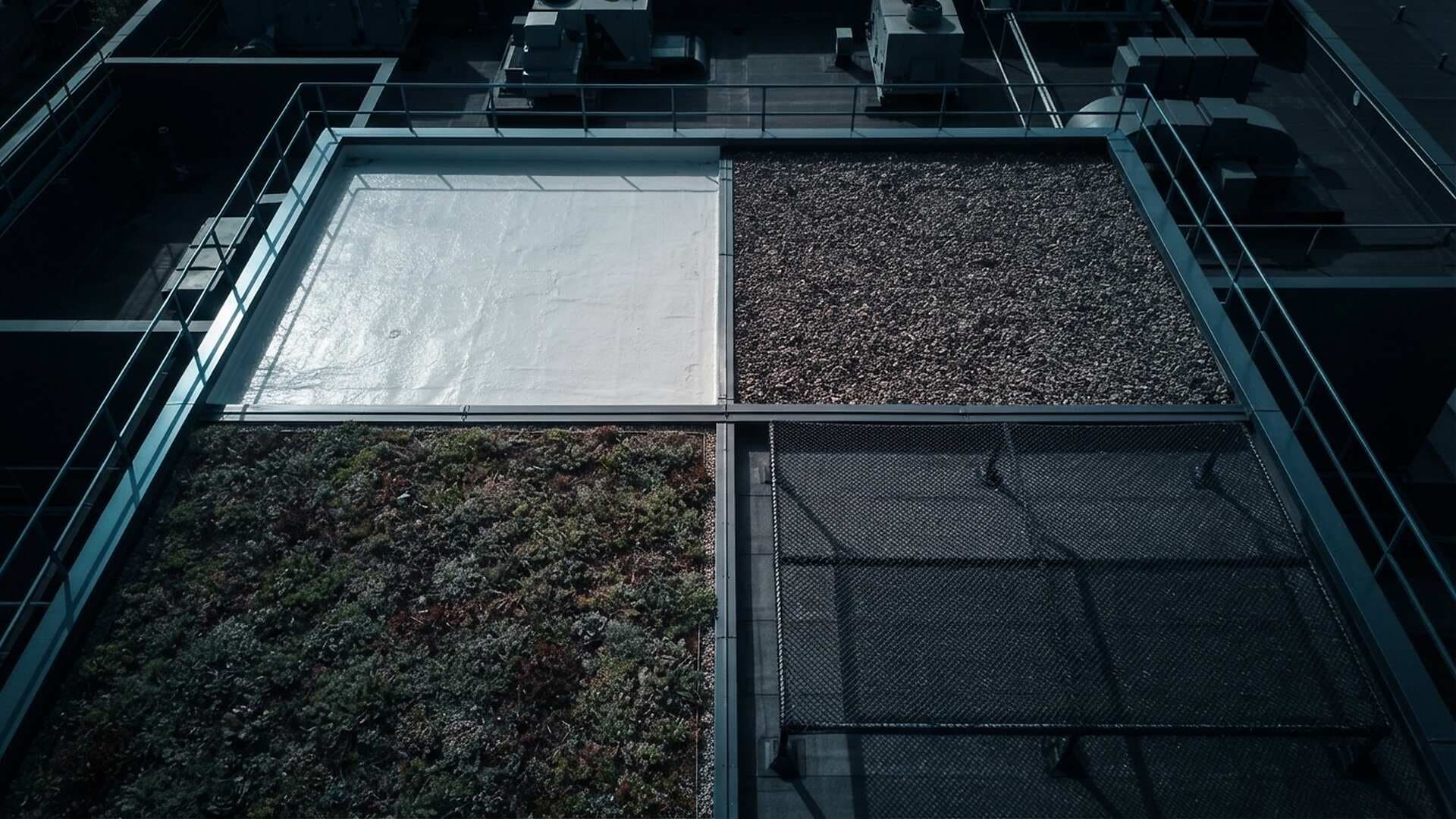

Nyári hőterhelés: a tetőfelület reflexiója — ez a védhető érv

Az egyetlen olyan tulajdonság, amelyre akkreditált vizsgálóhely által mért, jegyzőkönyvszámmal hivatkozható adat van, a napsugárzás-visszaverés. A mérést a weimari MFPA (Materialforschungs- und -prüfanstalt an der Bauhaus-Universität Weimar) végezte Agilent Cary 5000 spektrométerrel és DRA 2500 integráló gömbbel, féltérbeli spektrális reflexióra. Az ESP Außen mintán mért értékek: 0,965–0,980 az 500–1000 nm sávban, 0,927–0,964 az 1100–1600 nm sávban, és 0,64–0,88 az 1750–2500 nm tartományban.

Miért számít ez éppen ipari csarnokon jobban, mint máshol? Mert a csarnok geometriája fordítottja a lakóépületének. Egy 10 000 m²-es logisztikai csarnoknál a tetőfelület a teljes határoló felület 60–70 %-a, és ez a felület az, amelyre nyáron délben közel merőlegesen érkezik a sugárzás. Egy sötétebb, öregedett trapézlemez- vagy bitumenes fedés napközbeni felületi hőmérséklete rendszeresen 70 °C fölé megy, és ezt a hőt a szerkezet részben tárolja, részben késleltetve adja le a belső térbe. A vizsgált acéltető-rétegrendre a jegyzőkönyv 8,5 óra fáziseltolást és 28,2-es amplitúdócsillapítást ad meg: a délutáni hőmérsékleti csúcs késő este ér be a csarnokba, éppen akkor, amikor a második műszak dolgozik és a hűtés a legdrágább. Fontos azonban, hogy ez a két szám a szerkezet, nem a bevonat tulajdonsága: a 8,5 órás késleltetést a 20 cm beton 480 kg/m²-es tömege és 466 kJ/m²K-es hőtároló képessége adja.

Ami ebből következik, és ami nem

A magas napsugárzás-visszaverésből közvetlenül következik, hogy a kezelt külső felület nyáron hűvösebb marad, tehát kevesebb hő jut a szerkezetbe, kevesebb tárolódik, és a gépi hűtés terhelése csökken. Ez a hatás annál nagyobb, minél rosszabbul szigetelt a szerkezet és minél nagyobb a napsugárzásnak kitett felület – vagyis egy régi, 30 mm ásványgyapotos acéltetőn lényegesen nagyobb, mint egy 15 cm-es hőszigeteléssel ellátott lapostetőn. Ezt a gyártó saját műszaki jegyzete is kimondja: „minél jobban szigetelt az épület, annál kisebb az IR-reflektáló bevonat energetikai haszna”. Ugyanez fordítva is igaz és tervezési következménye van: a fűtési szezonban a reflexió nem előny, mert a téli napsugárzási nyereséget is visszaveri. A hazai csarnokállomány nyári hűtési és téli fűtési igényének arányát tehát épületenként kell mérlegelni, nem általánosságban.

Ami viszont nem következik belőle: hogy a szerkezet hőátbocsátási tényezője megváltozna. Az U-érték stacionárius, sugárzásmentes peremfeltételekre definiált mennyiség; a napsugárzás-visszaverés nem jelenik meg benne. A gyártói dokumentációban mégis U-értékek szerepelnek, ezért a következő szakaszban tételesen megnézzük, honnan jönnek.

A gyártói U-érték-számítás felbontása lépésenként

A két felvett érték visszaszámolható, és ez tisztázza, hol van pontosan a vitatható lépés. A számítás a sugárzási hőátadási tényezőt hr = ε · hr0 alakban veszi fel, ahol hr0 = 4σT̄³ a feketetest-sugárzáshoz tartozó hőátadási tényező az adott közepes hőmérsékleten (σ = 5,67 · 10⁻⁸ W/m²K⁴, a Stefan–Boltzmann-állandó). A beltéri 20 °C-hoz hr0 = 5,705 W/m²K, a kültéri −5 °C-hoz hr0 = 4,366 W/m²K tartozik. Ha ebbe ε = 0,2-t helyettesítünk, és a konvektív tagot nullának vesszük, akkor Rsi = 1 / (0 + 0,2 · 5,705) = 0,88 m²K/W és Rse = 1 / (0 + 0,2 · 4,366) = 1,15 m²K/W. A jegyzőkönyvekben pontosan ez a két szám szerepel: az aritmetika hibátlanul reprodukálható. A kérdés nem a számolás, hanem a nulla.

Mennyi fér bele a szabvány keretei közé?

Az MSZ EN ISO 6946:2017 6.4 pontja és normatív C melléklete valóban megengedi, hogy alacsony emissziójú felületnél a táblázatos Rsi és Rse helyett részletes számítás készüljön. A megengedés azonban csak a sugárzási tagra vonatkozik: hri = ε · hr0. A konvektív tag rögzített: beltéren hci = 5,0 W/m²K felfelé, 2,5 W/m²K vízszintes és 0,7 W/m²K lefelé irányuló hőáramnál; kültéren hce = 4 + 4v, ahol v a szélsebesség m/s-ban, tehát szélcsendben is legalább 4 W/m²K. A következő táblázat ezekkel a képletekkel számol, 10 °C-os közepes hőmérsékletre vett hr0 = 5,13 W/m²K mellett.

Kondenzáció a szendvicspanel belső oldalán

Ipari csarnokoknál a nedvességprobléma ritkán a panel közepén jelentkezik. Egy ép, 100 mm-es poliuretánmagos panelnél a számítás 20 °C / 50 % beltéri és −5 °C / 80 % kültéri levegő mellett 18,6 °C belső felületi hőmérsékletet ad. A harmatpont 20 °C-on és 50 % relatív páratartalomnál 9,3 °C, a penészképződés szempontjából mértékadó, 80 %-os felületi relatív páratartalomhoz tartozó küszöb pedig mintegy 12,6 °C. Ez a különbségtétel lényeges: a penészgombák nem a harmatpont elérésekor, hanem már 80 % körüli felületi relatív páratartalomnál csírázni tudnak, tehát a kondenzáció ELŐTT. A hőmérsékleti tényező fRsi = (θsi − θe) / (θi − θe) = (18,6 + 5) / 25 = 0,944, ami messze a normatív fRsi ≥ 0,70 követelmény fölött van (MSZ EN ISO 13788).

Ha viszont a magot a leromlott állapotot modellező λ = 0,184 W/mK értékkel számoljuk, a belső felületi hőmérséklet 13,0 °C-ra esik, az fRsi = (13,0 + 5) / 25 = 0,72-re. Ez épphogy megfelel a normatív követelménynek, de a 12,6 °C-os penészküszöböt már csak 0,4 K-nel haladja meg – vagyis egy ilyen panel a csarnok bármely páratermelő üzemállapotában (mosás, gőz, nagy létszám, téli behordott nedvesség) átlép a penészképződés valószínűségi tartományába. A valódi kockázati pontok pedig ennél is rosszabbak: a panelrögzítők, a panelillesztések, a szelemenek átvezetései, az ereszcsatorna-csatlakozások és a felülvilágítók kávái, ahol a hőhíd miatt a felületi hőmérséklet több kelvinnel a panelmezőé alatt van. A panelmező középvonalára számolt fRsi tehát a legkedvezőbb, nem a mértékadó érték.

Mit tud egy 0,4 mm-es bevonat egy fémlemezes panelen?

Diffúziós szempontból lényegében semmit, és ezt fontos kimondani. A MIG-ESP Exterior DSIP CE-teljesítménynyilatkozata (Nr. MIG-2022-09-14 ESP-02, EN 15824:2017) a vízgőz-áteresztésre sd = 0,05 m ± 0,02 m értéket deklarál, az Interior DSIP (Nr. MIG-2022-08-08 ESP-01) sd = 0,06 m ± 0,02 m-et. Az sd az egyenértékű légrétegvastagság: azt mondja meg, hány méter nyugvó levegő fejt ki ugyanakkora páradiffúziós ellenállást, mint a vizsgált réteg. Ez tényleg magas páraáteresztés – de egy fémlemezes panel diffúziós ellenállása nagyságrendekkel nagyobb. A vizsgált ép panelre a jegyzőkönyv sde = 101 502 m egyenértékű légrétegvastagságot ad meg. Egy 0,06 m-es sd-jű bevonat ezt a számot nem képes érdemben megváltoztatni: az acél- és alumíniumhéj a párazáró réteg, a bevonat nem az.

A leromlott magot modellező sorozat ennél is egyértelműbb, mert ott a rétegrend a két eset között tényleg csak a bevonatban különbözik. Ez az a számsor, amelyet érdemes megjegyezni.

Ez a megállapítás gyakorlati következménnyel jár az üzemeltető mérnök számára. Ha egy ajánlat mellé U-érték-számítást kap, kérje be a peremfeltételeket írásban: Rsi, Rse, az alkalmazott emisszió és a szélsebesség. Ha a lapon hci = hce = 0 szerepel, a szám nem használható sem tervezői, sem hatósági célra. Ez nem a bevonat elleni érv, hanem a dokumentum elleni érv – a termék más alapon értékelendő, és a következő szakaszok éppen ezt az alapot járják körbe.

Kivitelezési logisztika: mikor, milyen ütemben, mekkora területen

A bevonat üzemeltetési előnye akkor válik valóra, ha a munka ütemezése illeszkedik a termeléshez. A gyártói alkalmazási leírás alapján a technológia három rétegből és három száradási szakaszból áll: alapozó (minimum 12 óra száradás), első fedőréteg fehérben (minimum 24 óra), második fedőréteg fehérben vagy színben (minimum 24 óra). A rétegvastagságot rétegvastagságmérő fésűvel kell ellenőrizni, rétegenként 200 µm nedvesfilm-vastagságra, összesen 400 µm-re. Ez azt jelenti, hogy egy összefüggő felületegység legkorábban a negyedik munkanapon készül el, és ebbe a felület-előkészítés (tisztítás, sókivirágzás, laza részek és leválasztóanyagok eltávolítása) még nem tartozik bele.

• Anyagszükséglet: a régebbi alkalmazási leírás sima felületen kétszeres fehér felhordásra kb. 0,50 L/m², az újabb ThermaLife SC termékadatlap kb. 0,35 L/m² fogyasztást ad meg; a durva, strukturált vagy erősen nedvszívó felület ezt a leírás szerint jelentősen megnöveli. Alapozó: 0,15–0,30 L/m² a primer típusától függően. Egy 5 000 m²-es csarnokbelsőn ez 1 750–2 500 liter fedőanyagot és további 750–1 500 liter alapozót jelent – szállítási, tárolási és hulladékkezelési feladat is egyben. A gyártó maga is előírja, hogy a pontos fogyasztást mintafelületen kell meghatározni.
• Aljzat: a fémlemezes panelhéj és a coil-coated (gyárilag, tekercsben festett) acélfelület a gyártói leírás szerint a „nehezen bevonható” kategóriába tartozik; ehhez ThermaLife SC Special Primer (rendkívül sima felületekhez) vagy kvarccal töltött primer (fém, műanyag, sima fa) kell. A tapadást a konkrét, esetleg évtizedes felületen mintafelületen kell igazolni – a CE-nyilatkozatban deklarált ≥ 0,3 MPa tapadószilárdság referenciaaljzatra vonatkozik, nem az Ön 20 éves panelhéjára.
• Felhordási irány: a leírás előírja, hogy a felületet megszakítás nélkül, mindig egy irányban (felülről lefelé) kell bevonni a csíkosodás elkerülése érdekében. Ez a munkaszervezésre nézve kötelezettség: a munkaszakasz nem az, ameddig aznap eljutnak, hanem egy teljes, összefüggő felületmező (egy hajószakasz, egy homlokzati mező, egy födémmező).
• Szórásos felhordás: a MIG-Zip 52 típusú módosított szórópisztollyal a leírás legfeljebb 5 %-os hígítást enged (hengeres felhordásnál legfeljebb 2 %-ot, és csak diszperziós festékkel már bevont felületen). A szórás nagy felületen lényegesen gyorsabb, de a technológia, a gépészet és a tárolt áru overspray elleni védelme a csarnokban külön költség- és időtétel.
• Feldolgozási hőmérséklet: a rendelkezésünkre bocsátott dokumentumok nem adják meg a minimális aljzat- és levegőhőmérsékletet. Vizes bázisú bevonatról lévén szó ez tervezésileg meghatározó adat – az aktuális műszaki adatlapról írásban be kell kérni, mielőtt a téli vagy hűtött terű munkát ütemezi.

A MIG-ESP Rooflect felhordása tetőfelületre

A fenti felvétel a tetőfelületre történő felhordás menetét mutatja be: a felület tisztítását, majd a hengeres, illetve szórásos felhordást összefüggő mezőkben. Az ütemezés szempontjából a látott munkamenetből az a lényeg, hogy a felhordás nem igényel állványzatot vagy héjazatbontást, viszont a fedőréteg minőségét a keresztirányú (függőleges, vízszintes és átlós) mozgatás és a rétegenkénti vastagságellenőrzés adja – ezek nélkül a névleges 0,4 mm nem áll össze. A dokumentáció külön kiemeli, hogy a túl vékony felhordás működési szempontból problémás, a túl vastag viszont nem – tehát a minőségbiztosítás iránya egyértelmű: a fésűs ellenőrzést kell megkövetelni, nem az anyagfelhasználás lefaragását. Gyakorlati következmény a szerződésre: a rétegvastagság-ellenőrzés jegyzőkönyvezését, felületmezőnkénti mérési pontszámmal, érdemes az átadás-átvétel feltételei közé beírni.

Tűzvédelem: amit a csarnoknál nem lehet megkerülni

Ipari csarnokban a felületi tűzvédelmi osztály nem formalitás. A CE-teljesítménynyilatkozatok szerint mind a MIG-ESP Exterior DSIP, mind az Interior DSIP tűzzel szembeni viselkedése B-s1,d0 (bejelentett szervezet: Prüfinstitut Hoch, Fladungen, azonosító 1508; vizsgálati jegyzőkönyvek: KB-Hoch-220843, illetve KB-Hoch-220594), a harmonizált szabvány EN 15824:2017. A B-s1,d0 nem azonos az A1 vagy A2 osztállyal, tehát a „nem éghető” megjelölés erre a két termékre nem helytálló; a besorolás korlátozott mértékben hozzájáruló, csekély füstképződésű, égve nem csepegő anyagot jelent. Fontos eljárási részlet, hogy a nyilatkozatok a teljesítményállandóság értékelésére a 3. rendszert jelölik meg, kizárólag a tűzzel szembeni viselkedésre: harmadik fél tehát ezt az egy jellemzőt vizsgálta, a többit a gyártó saját felelősségére deklarálja. Szendvicspanelen mindez különösen fontos: a panel belső fémhéjára felhordott bevonat megváltoztatja a felület tűzzel szembeni viselkedését, ezért a rétegrend tűzvédelmi megfelelőségét a konkrét helyiség kockázati osztályára az 54/2014. (XII. 5.) BM rendelet (OTSZ) szerint a tűzvédelmi tervezőnek kell igazolnia, a panel gyártójának hozzájárulásával.

Mit kérjen be döntés előtt

Az alábbi lista egy nagyberuházó vagy üzemeltető mérnök számára készült. Nem az a célja, hogy a terméket megbuktassa, hanem hogy a döntés dokumentálható legyen: ha egy szállító mindezt hiánytalanul átadja, a beszerzés védhető; ha bármelyik pont üresen marad, azt a kockázatelemzésben rögzíteni kell.

Hűtőházi alkalmazás: a Palma de Mallorca-i példa

A hűtőház a bevonat szempontjából külön esetkör, mert ott a nedvességáramlás iránya megfordul. Fűtött csarnokban télen a pára belülről kifelé vándorol, hűtőházban viszont a meleg, párás külső levegő felől befelé, azaz a bevonat a hideg oldalra kerül. Ezért az az érvelés, hogy a páraáteresztő bevonat segíti a szerkezet kiszáradását, hűtőházi rétegrendre változatlan formában nem vihető át: a kiszáradás iránya nem a bevonat felé mutat. Fémlemezes panelnél egyébként is a lemezhéj a diffúziót meghatározó réteg, tehát a bevonat sem rontani, sem javítani nem tudja érdemben a panel diffúziós mérlegét. Ami marad neki: a felület sugárzási viselkedésének módosítása – kültéren mérhető és akkreditáltan alátámasztott módon, beltéren jóval szerényebb és nem mért mértékben.

Hűtőkamra-referencia: bevonatolt hűtőtér

A felvétel egy bevonatolt hűtőteret mutat be üzemi körülmények között: a fal- és mennyezetfelület egybefüggő, fehér bevonatát, valamint a hűtőtechnikai berendezések körüli csatlakozásokat. Az ehhez tartozó, dokumentált referencia a Palma de Mallorca-i Palmafruit S.A. gyümölcs-nagykereskedés esete. A cég 2022 márciusában kelt levele szerint november elején egy hűtőterüket – falak és mennyezet együtt mintegy 300 m² – bevonatolták.

Összefoglalás: mit írjon a döntési lapra

Ipari csarnokon a MIG-ESP / DHMb vékonyréteg-bevonat mérlege a következőképpen áll össze. Bizonyított és akkreditált: a 0,93–0,98 közötti napsugárzás-visszaverés az 500–1600 nm sávban (MFPA Weimar, B 21.15.223.01). Ebből levezethető és szakmailag védhető: nyáron hűvösebb tetőfelület, kisebb szerkezeti hőbevitel, mérséklődő gépi hűtési igény, kisebb hozzájárulás a városi hőszigethez, valamint – hasonló bevonaton mért független adat alapján – kevesebb éjszakai felületi páralecsapódás. Deklarált CE-teljesítmény: sd = 0,05 m (Exterior), illetve 0,06 m (Interior) vízgőz-áteresztés, < 0,1, illetve < 0,3 kg/m²h⁰·⁵ vízfelvétel, ≥ 0,3 MPa tapadószilárdság, B-s1,d0 tűzvédelmi osztály. Üzemeltetési előny: bontás nélkül, állványozás nélkül, érdemi többletteher nélkül, szakaszolva végezhető munka. Nem bizonyított és nem kommunikálható: bármilyen hővezetési tényező, bármilyen számszerű U-érték-javulás, bármilyen garantált fűtési vagy hűtési megtakarítás, bármilyen antimikrobiális hatás.

1. A tervlapra és a beszerzési dokumentációba a bevonat felületkezelésként kerüljön be, ne hőszigetelő rétegként. A 7/2006. (V. 24.) TNM rendelet szerinti számításban nem szerepelhet, mert a CE-nyilatkozat NPD-t deklarál a hővezetésre; energetikai szoftverbe „virtuális szigetelő rétegként” sem vihető be.
2. A várt hasznot a nyári hűtési fogyasztás és a belső hőmérsékleti csúcs mérésével kell alátámasztani, nem U-értékkel. Ehhez a bevonatolás előtti legalább egy teljes nyári szezon fogyasztási alapadatra van szükség, azonos műszakrenddel és lehetőleg fokhő-korrekcióval; a felületi hőmérsékletet kalibrált, felület alá rögzített hőelemekkel érdemes mérni, mert a kis emissziójú felületen a hőkamera leolvasása korrekcióra szorul.
3. Szendvicspanelnél a döntés előtt a panel valós állapotát kell felmérni. Ha a mag tönkrement, a feladat panelcsere vagy kiegészítő hőszigetelés – a bevonat nem helyettesíti.
4. A kondenzációs kockázatot a csomópontokon kell vizsgálni (rögzítők, illesztések, szelemenátvezetések, felülvilágító-kávák, ereszcsatlakozások), fRsi ≥ 0,70 kritériummal, az MSZ EN ISO 13788 szerint. A panelmező középső része általában nem a kritikus hely.
5. A tűzvédelmi megfelelőséget a konkrét helyiség kockázati osztályára a tűzvédelmi tervezőnek kell igazolnia, az 54/2014. (XII. 5.) BM rendelet (OTSZ) alapján, a B-s1,d0 osztály ismeretében és a panelgyártó írásos hozzájárulásával.
6. A kivitelezési ütemtervbe felületegységenként legalább négy munkanapot kell betervezni (előkészítés + alapozó 12 h + két fedőréteg 24-24 h száradással), és a minőségellenőrzést rétegvastagságmérő fésűvel, rétegenként 200 µm-re kell előírni, felületmezőnként jegyzőkönyvezve.
7. Ha a szállító low-e alapú számítást ad át, kérje hozzá az öregített és szennyezett felületre vonatkozó emisszió-, illetve reflexiómérést és a tisztítási ciklust – szabadon álló csarnokfelületen ez a felvétel tartósságának feltétele.

Ha egy ajánlat ennél többet ígér – konkrét U-értéket, százalékos energiamegtakarítást vagy hőszigetelés-kiváltást –, az ígéret forrását kérje be írásban. Tapasztalatunk szerint a szám ilyenkor nem a bevonatból, hanem a számítás peremfeltételéből jön, és ez a különbség egy szavatossági vagy pályázati vitában el fog dőlni. A termék attól még jó helyen lehet a csarnokán: csak nem a hőszigetelés, hanem a nyári hővédelem és a felületkezelés rovatban.
