CBA áruház: hőkamerás vizsgálat Győrben – hogyan olvassunk jegyzőkönyvet

A hőkamerás vizsgálat épületen ma az egyik legolcsóbb és leggyorsabb diagnosztikai eszköz: néhány óra alatt kimutatja a hőhidakat, a hiányzó vagy megcsúszott hőszigetelést, a légzárási hibákat és a nedves felületeket. Ugyanakkor a termográfia a leggyakrabban félreolvasott mérés is, mert a színes kép meggyőzőnek látszik akkor is, ha a mögötte lévő beállítások nem a vizsgált felülethez tartoznak. Ez a cikk egy valós magyar jegyzőkönyvön mutatja meg, hogyan kell egy ilyen dokumentumot végigolvasni.

A vizsgált dokumentum a győri CBA áruházon 2023. december 15-én készült hőtechnikai felülvizsgálat kilencoldalas jegyzőkönyve. A teljes számadatsort — felvételenként az időbélyeget, a beállított emissziós tényezőt, a reflektált hőmérsékletet, valamint a hideg- és melegpont értékét — alább közöljük, változtatás nélkül. A cikk négy kérdésre válaszol: mit jelentenek a jegyzőkönyv fejlécében szereplő beállítások; mekkora felületet mér egy képpont a megadott objektívvel; mennyivel változnának a leolvasott értékek, ha a beállított emisszió nem a vizsgált felületé; és milyen mérés kellene ahhoz, amit egy hőkamerás felvétel elvből nem tud megadni.

A helyszín és a megbízás

A vizsgált épület a CBA áruház Győrben, az Ifjúság körút 36. szám alatt. A jegyzőkönyv fejlécében a megbízás tárgya egyetlen sorban szerepel: „Épület Hőtechnikai Felülvizsgálata”. Ez a megfogalmazás önmagában is fontos információ: a megrendelés diagnosztikai jellegű volt, azaz az épület hőtechnikai állapotának feltárására irányult, nem valamely beépített termék teljesítményének igazolására. A jegyzőkönyv nem tartalmaz olyan összehasonlító sort, amely két állapotot állítana egymás mellé, és nem hivatkozik korábbi vagy későbbi mérésre.

A jegyzőkönyv szerkezete a testo IRSoft kiértékelő szoftver szokásos formátumát követi: minden felvételhez tartozik egy képadat-blokk (dátum, óra, fájlnév, emissziós tényező, reflektált hőmérséklet), egy képjelölés-táblázat a kijelölt mérési pontok hőmérsékletével, valamint két kiértékelő ábra — egy hisztogram, amely a képpontok hőmérséklet szerinti gyakorisági eloszlását mutatja, és egy profilvonal, amely egy kijelölt egyenes mentén rajzolja ki a hőmérséklet lefutását.

A két ábra nem díszítés, hanem a kiértékelés lényegi része. A profilvonalból olvasható ki egy hőhíd két számszerű jellemzője: a kiterjedése (a görbe kiszélesedésének hossza a vonal mentén, milliméterben vagy képpontban) és a mélysége (a helyi szélsőérték és a zavartalan falszakasz hőmérsékletének különbsége, kelvinben). A hisztogram alakja pedig arról árulkodik, hogy a felvétel homogén felületet tartalmaz-e: egycsúcsú, keskeny eloszlás egyetlen, egyenletes hőmérsékletű felületre utal, a kétcsúcsú vagy elnyújtott eloszlás viszont arra, hogy a képmezőben eltérő hőmérsékletű — és jellemzően eltérő emissziójú — felületek is vannak. Ez utóbbi esetben egyetlen, az egész képre érvényes emissziós beállítás fogalmilag nem lehet helyes minden képponton.

Ki mérte: független építésügyi szakértő

A mérést Ujvári Miklós építésügyi szakértő végezte (Ujvári Miklós E.V., Győr). A megbízó a CBA, a mérést végző pedig egy tőle és bármely anyagforgalmazótól független, saját névvel és székhellyel azonosítható szakértő. Ez a jegyzőkönyv értékének első és legfontosabb tényezője: a mérést nem az végezte, akinek érdeke fűződik az eredményhez.

A termográfusi felkészültség formális követelményeit az ISO 6781-3:2015 szabvány rögzíti (Performance of buildings — Detection of heat, air and moisture irregularities in buildings by infrared methods — Part 3: Qualifications of equipment operators, data analysts and report writers). A szabvány három szerepkört különít el: aki a felvételt készíti, aki az adatot kiértékeli, és aki a jegyzőkönyvet megírja — mindháromhoz külön kompetenciaszintet rendel. A gyakorlatban ez a három szerep gyakran egy személy, ahogy jelen esetben is; a jegyzőkönyv a szakértő termográfusi minősítésének szintjét és számát nem tünteti fel. Egy megrendelőnek érdemes ezt kérnie, mert a hőkamerás felvétel értéke nem a műszertől, hanem a kiértékelőtől függ.

A műszer és a geometriai felbontás

A jegyzőkönyv fejléce a műszert egyértelműen azonosítja: testo 875-2i hőkamera, gyári szám 60726998, objektív 32° × 23°. Ez a három adat együtt szükséges és elegendő ahhoz, hogy a mérés visszakereshető és a geometriai felbontása kiszámítható legyen. A gyári szám azért fontos, mert ehhez rendelhető a kalibrációs bizonylat; a jegyzőkönyv a kalibrálás dátumát nem tünteti fel.

Mekkora felületet mér egy képpont?

A geometriai felbontást a pillanatnyi látómező (IFOV — instantaneous field of view, egyetlen érzékelőelem látószöge, mértékegysége milliradián, mrad) adja meg. Az objektív látószögéből és az érzékelő képpontszámából közvetlenül számítható:

IFOV(vízszintes) = 32° × (π / 180°) / 160 = 0,5585 rad / 160 = 3,49 · 10⁻³ rad = 3,49 mrad, illetve IFOV(függőleges) = 23° × (π / 180°) / 120 = 0,4014 rad / 120 = 3,35 mrad. A két érték átlaga kerekítve 3,4 mrad — ez egyezik a műszercsalád adatlapjában közölt 3,3 mrad névleges értékkel.

A mérési folt átmérője ebből a mérési távolság szorzataként adódik: d = IFOV × L. Öt méter távolságból d = 3,4 · 10⁻³ × 5 000 mm = 17 mm. A metrológiai gyakorlat viszont azt írja elő, hogy egy pontszerű mérési érték csak akkor helytálló, ha a mért objektum legalább 3 × 3 képpontot tölt ki — különben a szomszédos, eltérő hőmérsékletű felület sugárzása is beleátlagolódik a leolvasott értékbe.

Ennek gyakorlati következménye van a hőhidak értékelésénél. Egy 3 cm széles, keskeny hőhíd — például egy koszorúnál, egy ablaktokánál vagy egy pillérnél — 5 méter távolságból már nem tölti ki a szükséges 51 mm-t, ezért a leolvasott melegpont a valóságosnál hűvösebbnek adódik: a képpont a hőhíd és a mellette lévő hidegebb falszakasz sugárzását együtt látja. Tíz méter távolságból ugyanez a küszöb már 102 mm, húsz méterről 204 mm. Mivel a jegyzőkönyv a mérési távolságot nem közli, a jelentett hideg- és melegpont értékek geometriai megbízhatósága utólag nem ítélhető meg. Ez az első olyan hiányzó adat, amit egy jegyzőkönyvben mindig keresni kell.

Az emissziós tényező — a jegyzőkönyv legfontosabb sora

Az emissziós tényező (ε, dimenzió nélküli szám 0 és 1 között) azt fejezi ki, hogy egy felület adott hőmérsékleten a fekete test sugárzásának hányad részét bocsátja ki. Az építőipari felületek nagy része nagy emissziójú: érdes vakolat ε ≈ 0,89, tégla ε ≈ 0,90, beton ε ≈ 0,91, mészkő ε ≈ 0,92, fa ε ≈ 0,90. Fémeknél viszont drasztikusan kisebb: csiszolt alumínium ε ≈ 0,03, ezüst ε ≈ 0,02. A hőkamera nem hőmérsékletet mér, hanem sugárzási teljesítményt; a hőmérsékletet a beállított ε és reflektált hőmérséklet alapján számítja vissza.

A győri jegyzőkönyvben a tizenkét értékelt felvételből tizenegynél ε = 0,35, az utolsónál (IV_01848) ε = 0,13 szerepel. Mindkét érték jóval a szokásos építőipari felületi értékek alatt van. Ez önmagában nem hiba — alacsony emissziójú (low-e) felületnél éppen ez a helyes eljárás —, de azt jelenti, hogy a leolvasott hőmérsékletek erősen függenek attól, hogy a beállítás valóban a vizsgált felülethez tartozik-e. A jegyzőkönyv nem közli, milyen anyagú felületről készült az egyes felvétel, ezért ez utólag nem ellenőrizhető.

A radiometriai egyenlet

A kamerához érkező összes sugárzási teljesítménysűrűség (L, W/m²) két tagból áll: a felület saját kisugárzásából és a felületről visszaverődő környezeti sugárzásból. Egyszerűsített, szűrő- és légköri veszteség nélküli alakban:

L = ε · σ · T_obj⁴ + (1 − ε) · σ · T_refl⁴, ahol σ = 5,67 · 10⁻⁸ W/(m²·K⁴) a Stefan–Boltzmann-állandó, T_obj a felület, T_refl a reflektált (látszólagos környezeti) hőmérséklet, mindkettő kelvinben. A kamera az L-t méri, és a beállított ε és T_refl mellett oldja meg az egyenletet T_obj-ra. Ha a beállított ε nem a felület valódi emissziója, a kijelzett hőmérséklet szisztematikusan téves lesz.

Mennyivel változna a leolvasás, ha a felület nagy emissziójú volna?

Az átszámítás elvégezhető: a jegyzőkönyvben szereplő értékből visszaszámoljuk az L-t a jegyzőkönyvi ε és T_refl mellett, majd ugyanabból az L-ből egy másik ε-nal új T_obj-ot számolunk. Lépésenként, az IV_01845 felvétel melegpontjára (jegyzőkönyvi érték 28,6 °C, ε = 0,35, T_refl = 7,0 °C):

1. T_obj = 28,6 °C = 301,75 K, ebből σ · T_obj⁴ = 470,1 W/m².
2. T_refl = 7,0 °C = 280,15 K, ebből σ · T_refl⁴ = 349,3 W/m².
3. L = 0,35 · 470,1 + 0,65 · 349,3 = 164,5 + 227,0 = 391,5 W/m².
4. Ha a felület valódi emissziója ε = 0,90 volna: σ · T⁴ = (391,5 − 0,10 · 349,3) / 0,90 = (391,5 − 34,9) / 0,90 = 396,2 W/m².
5. T = (396,2 / 5,67 · 10⁻⁸)^0,25 = 289,1 K = 16,0 °C.

Vagyis a jegyzőkönyvben 28,6 °C-ként szereplő melegpont egy közönséges vakolt felületen 16,0 °C-nak felelne meg. Ugyanezt a felvétel hidegpontjára elvégezve 6,7 °C helyett 6,9 °C adódik — tehát a hidegpont alig változik, a melegpont viszont 12,6 K-t zuhan. A teljes adatsorra elvégzett átszámítás az alábbi:

Az emissziós beállítás bizonytalansága nagyobb, mint a műszeré

Érdemes összevetni a két bizonytalanságforrást. A testo 875-2i adatlapi mérési bizonytalansága ± 2 °C, illetve a leolvasott érték ± 2 %-a. Ha viszont az emissziós beállítás maga bizonytalan mindössze ± 0,05-tel — ami egy táblázatból vett, helyszínen nem ellenőrzött értéknél szerény becslés —, a hatás ennél nagyobb. Az IV_01845 felvétel 28,6 °C-os melegpontja ε = 0,40 mellett 26,2 °C-ra, ε = 0,30 mellett 31,8 °C-ra változik, tehát a sáv −2,4 K és +3,2 K között nyílik szét.

Ugyanennek a felvételnek a 6,7 °C-os hidegpontja ugyanezen az ε-tartományon 6,7 °C körül marad, azaz gyakorlatilag mozdulatlan. A magyarázat közvetlenül a radiometriai egyenletből következik: ahol T_obj közel esik T_refl-hez, ott a saját kisugárzás és a visszaverődő sugárzás közel azonos, ezért mindegy, hogyan osztjuk meg őket. Az emissziós beállítás hibája tehát nem egyenletesen torzít, hanem a T_refl-től való távolsággal arányosan — és mindig a szélsőértékeket mozdítja el a legjobban. Ez az a tulajdonság, ami miatt egy rosszul beállított kép látszólag helyes és mégis hibás.

Milyen felülethez tartozhat a 0,35 és a 0,13

A fenti átszámítás nem azt állítja, hogy a jegyzőkönyv értékei tévesek. Azt mutatja meg, hogy mennyit számít a beállítás, és hogy a kérdés eldöntéséhez tudni kellene, milyen felületről készült a felvétel. A jegyzőkönyv erre nem ad választ, ezért az alábbi lehetőségek egyikét sem tudjuk igazolni: a felület lehetett fémlemez vagy fémbevonatú szendvicspanel — kereskedelmi áruházaknál gyakori burkolat, amelynél a 0,13-as beállítás szakmailag indokolt volna —, lehetett tükröződő üvegfelület, és elvben lehetett alacsony emissziójú bevonattal kezelt felület is. Mindhárom feltevés, egyiket sem támasztja alá a dokumentum.

A mérés körülményei: dátum, időpont, reflektált hőmérséklet

A felvételek 2023. december 15-én, 10:02:07 és 10:20:40 között készültek. A jegyzőkönyv szerint az első tizenegy értékelt felvétel 10:02:07 és 10:08:42 közé, az utolsó pedig 10:20:40-re esik. A beállított reflektált hőmérséklet felvételenként 6,0 vagy 7,0 °C.

A reflektált hőmérséklet (T_refl, más néven látszólagos környezeti hőmérséklet) annak a sugárzási környezetnek a hőmérséklete, amely a vizsgált felületről a kamerába verődik. Nem azonos a levegő hőmérsékletével, és nem is becsülhető abból: meghatározása szabványosított eljárással történik — az ASTM E1862 (Standard Practice for Measuring and Compensating for Reflected Temperature Using Infrared Imaging Radiometers) a diffúz reflektoros, gyűrött alumíniumfóliás módszert és a közvetlen leolvasásos módszert egyaránt leírja, és az ISO 18434-1 is ugyanezt a gyakorlatot rögzíti. A győri jegyzőkönyv a T_refl meghatározásának módját nem közli.

Mennyire érzékeny a leolvasás a reflektált hőmérsékletre?

Az érzékenység közelítőleg az (1 − ε) / ε hányadossal arányos: ez adja meg, hogy a reflektált tag mekkora súllyal szerepel a mérésben a saját kisugárzáshoz képest.

A táblázat harmadik oszlopa nem becslés, hanem a radiometriai egyenlet közvetlen megoldása: az IV_01838 felvétel 15,9 °C-os melegpontja ε = 0,35 mellett 6,8 °C-ra változna, ha a valódi reflektált hőmérséklet 7,0 °C helyett 12,0 °C lett volna; az IV_01848 felvétel 24,7 °C-os melegpontja ε = 0,13 mellett ugyanilyen 5 K-es tévedésre −9,3 °C-ra ugrana. Alacsony emissziójú felületen tehát a reflektált hőmérséklet gondos meghatározása nem formalitás, hanem a mérés érvényességének feltétele. Nagy emissziójú vakolt falon ugyanez a tévedés fél kelvinnél kisebb hibát okoz — ez magyarázza, miért engedékenyebb a hétköznapi termográfiai gyakorlat, és miért nem szabad ezt az engedékenységet low-e felületre átvinni.

Napsugárzás és hőmérséklet-különbség

A termográfiai felvétel akkor értékelhető, ha a felületet a mérést megelőző órákban nem érte közvetlen napsugárzás, mert a felmelegedett felület a saját hőtehetetlensége miatt még órákig torzítja a képet. Győr földrajzi helyzetéből (47,68° É, 17,64° K) és a mérés időpontjából a napállás kiszámítható: a 10:02 CET időpont 10:17 helyi valódi szoláris időnek felel meg, ebből az óraszög −25,6°, a december 15-i szoláris deklináció −23,3°.

Ez nem jelenti azt, hogy a mérés érvénytelen — a felvételek egy része belső térben is készülhetett, és a december közepi, alacsony napállású sugárzás besugárzási teljesítménye mérsékelt. Azt viszont igen, hogy a jegyzőkönyvnek rögzítenie kellene a homlokzat tájolását és az égboltviszonyokat, mert enélkül a napsugárzás okozta torzítás nem zárható ki. A jegyzőkönyv ezeket az adatokat nem tartalmazza.

Ugyanilyen fontos a szerkezeten átívelő hőmérséklet-különbség. Az MSZ EN 13187 a szükséges különbséget nem egyetlen rögzített számban, hanem a vizsgált szerkezet hőátbocsátási tényezőjéhez kötve adja meg; a hazai gyakorlatban ebből a legalább 10–15 K-es belső-külső különbség vált szokásos minimummá, mert ennél kisebb ΔT mellett a szerkezeti szabálytalanságok kontrasztja elvész a mérési bizonytalanságban. A győri jegyzőkönyv sem a belső, sem a külső levegő hőmérsékletét nem közli, így nem ellenőrizhető, teljesült-e ez a feltétel.

Mérési pontok és a hideg-/melegpont értékek felvételenként

Az alábbi táblázat a jegyzőkönyv teljes számadatsora, változtatás nélkül. A „hidegpont” és „melegpont” a kiértékelő szoftverben kézzel elhelyezett mérési pontok, nem a kép legalacsonyabb és legmagasabb értéke — ezt a különbséget fontos tudni, mert a képen máshol lehet ennél szélsőségesebb érték is.

A számsorból két dolog azonnal kiolvasható. Az egyik: a felvételek hőmérsékleti szintje nagyon eltérő — az IV_01838 hidegpontja −0,8 °C, az IV_01836-é 14,6 °C. Ekkora eltérés 38 másodpercen belül csak akkor lehetséges, ha a felvételek eltérő tájolású, illetve részben külső, részben belső felületekről készültek. A jegyzőkönyv erről nem nyilatkozik. A másik: a hideg–meleg különbség 7,1 K és 21,9 K között ingadozik, és a legnagyobb különbségek (IV_01844, IV_01845) a mérés vége felé jelennek meg. Ha ezek napsütötte homlokzatról készültek, a különbség egy része besugárzási, nem szerkezeti eredetű.

Figyelemre méltó az is, hogy a reflektált hőmérséklet beállítása a sorozaton belül változik: az első négy felvételnél 7,0 °C, az ötödiktől a kilencedikig 6,0 °C, majd a tizediktől ismét 7,0 °C. Ez arra utal, hogy a szakértő menet közben újraértékelte a sugárzási környezetet — ami helyes gyakorlat —, de a jegyzőkönyv nem indokolja a váltást, és nem köti helyszínhez. Az utolsó felvételnél (IV_01848) az emisszió is megváltozik 0,35-ről 0,13-ra, ami egyértelműen más felületet jelöl; a tizenkét perces időbeli szakadás (10:08:42 és 10:20:40 között) ezzel összhangban áll, de a dokumentum ezt sem magyarázza.

Az adatsorból egy dolog viszont nem olvasható ki: hogy melyik érték melyik épületszerkezethez tartozik. A jegyzőkönyv fájlnevekkel azonosítja a felvételeket, de nem rendel hozzájuk helyszínrajzi megjelölést. Ez a hiány a jegyzőkönyvet önmagában nem érvényteleníti — a képek megnézésével a szakértő pótolni tudja —, de a dokumentum harmadik fél általi felhasználhatóságát erősen korlátozza.

Mit lehet ebből kiolvasni – és mit nem

Amit egy ilyen jegyzőkönyv megbízhatóan megmutat

• A hőhidak helyét és kiterjedését: koszorúk, áthidalók, pillérek, konzolos szerkezetek, ablak- és ajtókávák, ahol a felületi hőmérséklet a környezetétől eltér.
• A hőszigetelés folytonossági hibáit: hiányzó, megcsúszott vagy nem záró táblák, a rögzítők pontszerű hőhídjai (a jellegzetes „csillagos égbolt” mintázat).
• A légzárási hibákat: a nyílászárók csatlakozásainál, a tetőáttöréseknél megjelenő, jellegzetesen elkenődő, sávos hőmérsékleti kép.
• A nedves felületeket: a párolgási hűtés miatt hűvösebb foltok, amelyek kontúrja nem követi a szerkezeti vonalakat.
• A gépészeti nyomvonalakat: padlófűtés, csövek, csővezeték-szivárgás.
• A felületi hőmérséklet abszolút szintjét — feltéve, hogy az emisszió és a reflektált hőmérséklet helyesen van beállítva, és a mérési folt kitölti a vizsgált részletet.

Amit egy hőkamerás felvétel elvből nem tud megadni

A leggyakoribb félreértés az, hogy a hőkamerás felvételből U-érték számítható. Nem számítható. A hőátbocsátási tényező (U, W/(m²·K)) definíció szerint stacioner állapotban, egységnyi hőmérséklet-különbségre jutó, egységnyi felületen átmenő hőáramsűrűség. A meghatározásához ismerni kell a szerkezeten átmenő hőáramsűrűséget (q, W/m²) és a két oldali léghőmérséklet különbségét: U = q / (θ_i − θ_e). Egy tényleges in-situ mérésben ez így néz ki: ha a hőáramlemez 72 órás átlaga q = 12,0 W/m², a belső léghőmérséklet átlaga θ_i = 20,5 °C, a külsőé θ_e = 3,2 °C, akkor U = 12,0 / 17,3 = 0,69 W/(m²·K). A termográfia ebből a három számból egyet sem szolgáltat: a felületi hőmérsékletet adja meg, a hőáramot nem, a léghőmérsékleteket nem, és a mérés pillanatszerű, nem stacioner.

A számítás menete egyébként egyszerű, csak a bemenő adatok hiányoznak. Ha egy belső sarok felületi hőmérséklete 20,0 °C-os belső és −5,0 °C-os külső léghőmérséklet mellett 12,8 °C, akkor fRsi = (12,8 + 5,0) / (20,0 + 5,0) = 17,8 / 25,0 = 0,71 — éppen teljesíti a követelményt. Ha ugyanez a sarok 11,0 °C-ot mutatna, fRsi = 16,0 / 25,0 = 0,64 lenne, ami megbukik. A penészképződés szempontjából ez a döntő szám, mert a penészgombák csírázásához nem kondenzáció, hanem tartósan 80 % körüli felületi relatív páratartalom elegendő — vagyis a probléma a harmatpont elérése előtt megjelenik. Egy hőkamerás felvétel a képlet számlálójában szereplő felületi hőmérsékletet adja meg, a nevezőben lévő két léghőmérsékletet nem; ezért kell a felvétel mellé légállapot-mérés.

A mérési módszerek elhatárolása a következő. A táblázat azt mutatja, melyik eljárás mit ad meg, és mi a legkisebb mérési időtartama.

Az energetikai tanúsítás és a 7/2006. (V. 24.) TNM rendelet szerinti követelményigazolás számított U-értéken alapul, MSZ EN ISO 6946:2017 szerint, deklarált teljesítményű anyagjellemzőkkel. Egy hőkamerás jegyzőkönyv ebbe a számításba semmilyen módon nem lép be — legfeljebb arra jó, hogy a tervező felismerje, hol tér el a megépült szerkezet a tervezettől, és emiatt mit érdemes a számítás bemenetén felülvizsgálni.

Miért nem előtte–utána mérés ez, és mit tervezünk pótlásként

A jegyzőkönyv egyetlen időpontban, egyetlen állapotban készült. Nincs hozzá párja: nincs a kezelés előtti, azonos peremfeltételek mellett készült felvételsorozat, és nincs olyan referenciafelület sem, amely ugyanazon a homlokzaton, ugyanabban a felvételben szolgálna összehasonlítási alapul. Ebből következően a jegyzőkönyv semmilyen bevonat, hőszigetelés vagy más beavatkozás teljesítményét nem bizonyítja, és mi sem használjuk ilyen célra.

Ennek egy módszertani oka is van, amelyet érdemes kimondani. Alacsony emissziójú bevonatnál a bevonat maga megváltoztatja a felület emisszióját. Ha egy előtte-utána méréspárban a kezelés előtti felvétel ε = 0,90-nel, az utána készült pedig ε = 0,30-cal készül, akkor a két kép hőmérsékleti skálája nem összemérhető: a különbség egy jelentős része a beállítás megváltozásából ered, nem a felület tényleges hőmérsékletének megváltozásából. A fenti IV_01845-ös példa ennek pontos mértékét mutatja — ugyanabból a mért sugárzásból 28,6 °C és 16,0 °C egyaránt „leolvasható”, pusztán a beállítástól függően. Ez a hőkamerás termékösszehasonlítások legalattomosabb csapdája, és pontosan ezért nem elég két képet egymás mellé tenni.

Amit ehelyett tervezünk, az egy szabvány szerinti, reprodukálható mérési protokoll. A pótlás elemei:

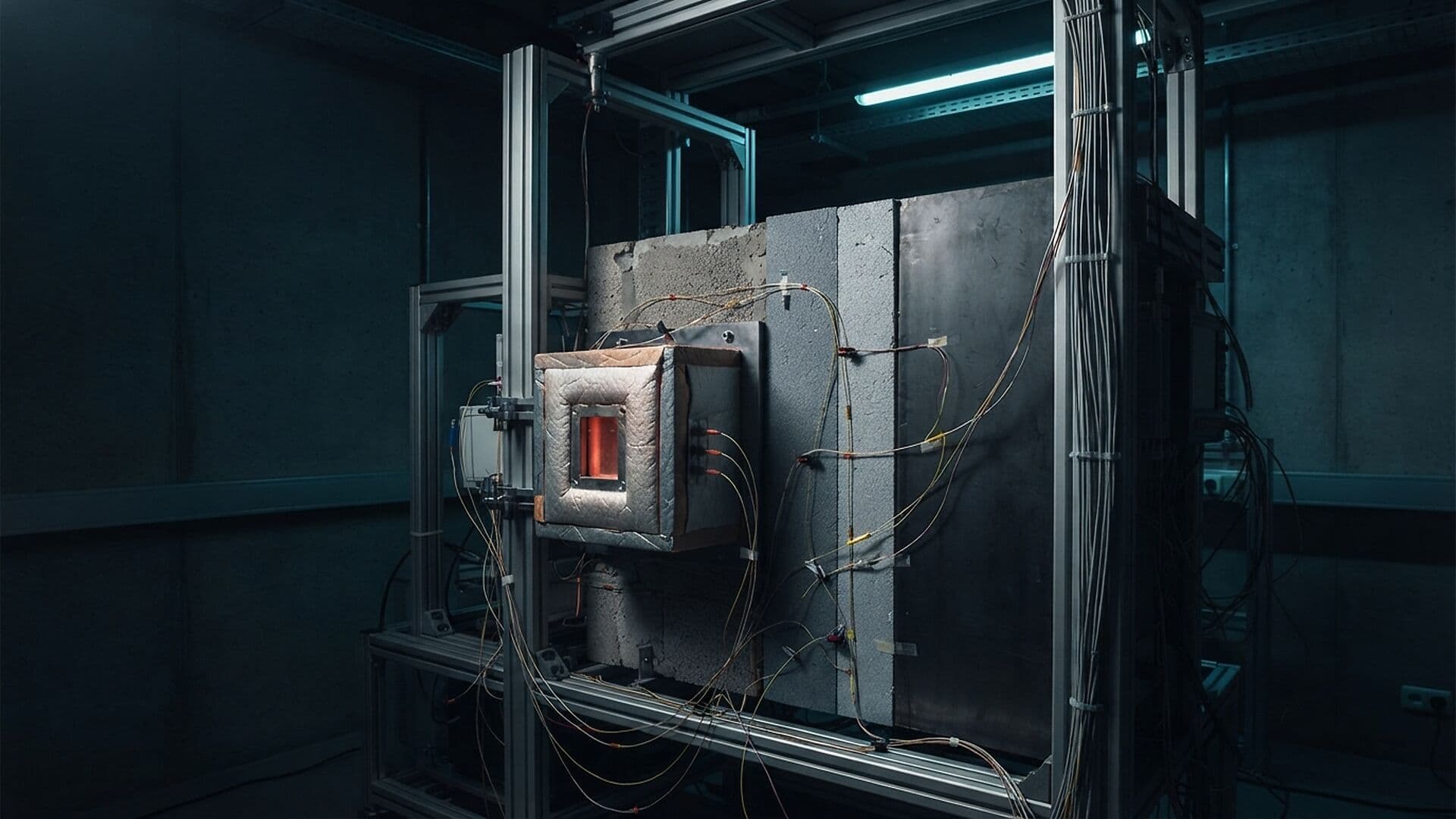

1. In-situ hőárammérés az ISO 9869-1:2014 szerint, hőáramlemezzel és két oldali hőmérséklet-érzékelővel, a beavatkozás előtt és után ugyanazon a falszakaszon, ugyanabban a fűtési szezonban; minimum 72 órás, nehéz falazatnál 7–14 napos folyamatos regisztrálás, legalább 10 K átlagos hőmérséklet-különbség mellett, a szabvány konvergenciakritériumainak teljesüléséig.
2. Az emissziós tényező szabvány szerinti meghatározása a kezelt és a kezeletlen felületen (EN 15976 vagy ASTM C1371 szerint, hordozható emissziométerrel vagy integráló gömbös FTIR-reflektanciával), öregítés előtt és után, hogy a termográfiai felvételek utólag helyesen korrigálhatók legyenek.
3. A bevonat páratechnikai alapadatainak megméretése akkreditált laborban: sd-érték (EN ISO 12572), kapilláris vízfelvételi együttható (EN ISO 15148) és nedvességtárolási függvény (EN ISO 12571) — ezek nélkül a nedvességcsatolt hatás sem szimulációval, sem méréssel nem igazolható.
4. A termográfiai felvétel a hőárammérés mellé, kizárólag a mérési pont környezete homogenitásának igazolására — tehát a hőárammérés hitelesítésére, nem a teljesítmény bizonyítására.
5. Referenciamezős elrendezés: ugyanazon a homlokzaton, azonos tájolással kezelt és kezeletlen mező, hogy az időjárás minden hatása mindkettőre azonosan hasson.
6. A peremfeltételek teljes körű rögzítése: külső és belső léghőmérséklet, relatív páratartalom, szélsebesség, globálsugárzás, égboltviszonyok, felületi anyagok, mérési távolság, tájolás.
7. A jegyzőkönyv nyilvános közzététele a nyers adatokkal együtt, hogy harmadik fél is átszámolhassa.

Hogyan olvasson hőkamerás jegyzőkönyvet

Az alábbi ellenőrzőlista bármely termográfiai jegyzőkönyvre alkalmazható. A pontok sorrendje szándékos: az elsők nélkül a többi nem értelmezhető. Ha egy pont hiányzik, az nem feltétlenül jelenti azt, hogy a mérés rossz — azt jelenti, hogy a mérés nem ellenőrizhető, és ezt a jegyzőkönyvet kérő félnek pótoltatnia kell.

1. Ki mérte, és milyen minősítéssel? Név, székhely, aláírás, a termográfusi minősítés szintje és száma (ISO 6781-3:2015). A megrendelőtől és az anyagforgalmazótól való függetlenség kiderül-e a dokumentumból?
2. Milyen műszerrel? Típus, gyári szám, objektív látószöge, és a kalibrálási bizonylat dátuma. Gyári szám nélkül a mérés nem visszakereshető.
3. Mekkora volt a mérési távolság? Ebből és az objektív adataiból számítható a mérési folt mérete. Ha egy jelentett hőhíd keskenyebb, mint 3 képpont, a jelentett érték torzított.
4. Mennyi volt a beállított emissziós tényező, és honnan származik? Táblázatos érték, gyártói adatlap vagy helyszíni meghatározás? Ha nem építőipari szokásos (0,85–0,95) érték szerepel, a jegyzőkönyvnek meg kell indokolnia, miért, és meg kell neveznie a felület anyagát.
5. Mennyi volt a beállított reflektált hőmérséklet, és hogyan határozták meg? Alacsony emissziójú felületen ez ugyanolyan súlyú beállítás, mint az emisszió: ε = 0,13 mellett 5 K tévedés 34 K hibát okoz.
6. Mennyi volt a belső és a külső léghőmérséklet? Enélkül sem a szükséges hőmérséklet-különbség teljesülése, sem a felületi hőmérsékleti tényező (fRsi) nem ellenőrizhető.
7. Mikor készült a felvétel, és érte-e a felületet napsugárzás a megelőző órákban? Napsütötte homlokzaton a hőtehetetlenség még órákig torzít; a hitelt érdemlő külső felvétel jellemzően napkelte előtt készül.
8. Milyen volt a szél és az égbolt? Szélcsend és borult ég a legkedvezőbb; derült éjszakán az égbolt felé irányuló kisugárzás önmagában hűti a homlokzatot, és külön hőmérséklet-mintázatot rajzol.
9. Milyen volt a fűtési üzemállapot a megelőző 24 órában? Kikapcsolt vagy éppen felfűtött épület képe nem összehasonlítható.
10. Hozzá van-e rendelve minden felvétel egy konkrét homlokzathoz, helyiséghez, szerkezethez? Fájlnév önmagában nem azonosít épületrészt.
11. Mit tartalmaz a kiértékelés a képen kívül? Hisztogram és profilvonal nélkül a hőhíd kiterjedése és mélysége nem számszerűsíthető.
12. Mi az, amit a jegyzőkönyv állít, és mi az, amit levezet? Ha bárhol U-érték, hőátbocsátás vagy energiamegtakarítás szerepel egy pusztán termográfiai jegyzőkönyvben, az a dokumentum túllépett a módszer határain.

Összefoglalás: mit tegyen a beruházó és mit a tervező

A győri CBA jegyzőkönyve tisztességes épületdiagnosztikai dokumentum: független szakértő készítette, azonosított műszerrel, felvételenként közli a beállításokat és a mért pontok értékét, hisztogrammal és profilvonallal együtt. Ebben a szerepében rendben van. Ugyanakkor hiányoznak belőle azok a peremadatok — léghőmérsékletek, tájolás, mérési távolság, felületanyag, az emisszió forrása —, amelyek nélkül a mérés harmadik fél által nem reprodukálható, és nem hasonlítható össze más épületek méréseivel. A cikkben bemutatott átszámítás megmutatta, mekkora a tét: ugyanabból a mért sugárzásból a beállítástól függően 28,6 °C és 16,0 °C is „kiolvasható”.

Beruházóként a teendő egyszerű: a hőkamerás felmérés megrendelésekor a szerződésben nevesítse a fenti ellenőrzőlista tizenkét pontját mint a jegyzőkönyv kötelező tartalmát. Ez nem drágítja a mérést, viszont használható dokumentumot eredményez. Ha a felmérés célja egy beavatkozás hatásának igazolása, a termográfia önmagában nem elegendő: ISO 9869-1:2014 szerinti hőárammérést kell mellérendelni, kezelt és kezeletlen referenciamezővel, azonos fűtési szezonban.

Tervezőként a teendő az, hogy a hőkamerás felvételt bemenő adatként és ne bizonyítékként kezelje. A felvétel megmutatja, hol tér el a megépült szerkezet a tervezettől; a hőátbocsátási tényezőt viszont ezután is az MSZ EN ISO 6946:2017 szerinti számítással kell meghatározni, a 7/2006. (V. 24.) TNM rendelet szerinti igazoláshoz pedig deklarált teljesítményű anyagjellemzők szükségesek. A tervlapra a termográfia eredményéből az kerülhet, hogy melyik csomópontot kell újratervezni, milyen kiterjedésben és milyen felületi hőmérsékleti tényezőre — nem az, hogy mennyivel jobb lett az U-érték.
